Sensore di pressione di uscita digitale SIP ad alta risoluzione

CPS122 Rumore a pressione Larghezza di banda completa, altitudine in modalità normale basata sulla pressione relativa 1 10Pa cm

Anni di esperienza produttiva, la tecnologia è più professionale
Promuovere principalmente CPS121, CPS135B, CPS171, CAFS3000
CAF S4000, CAFS5008B

Visualizzazione

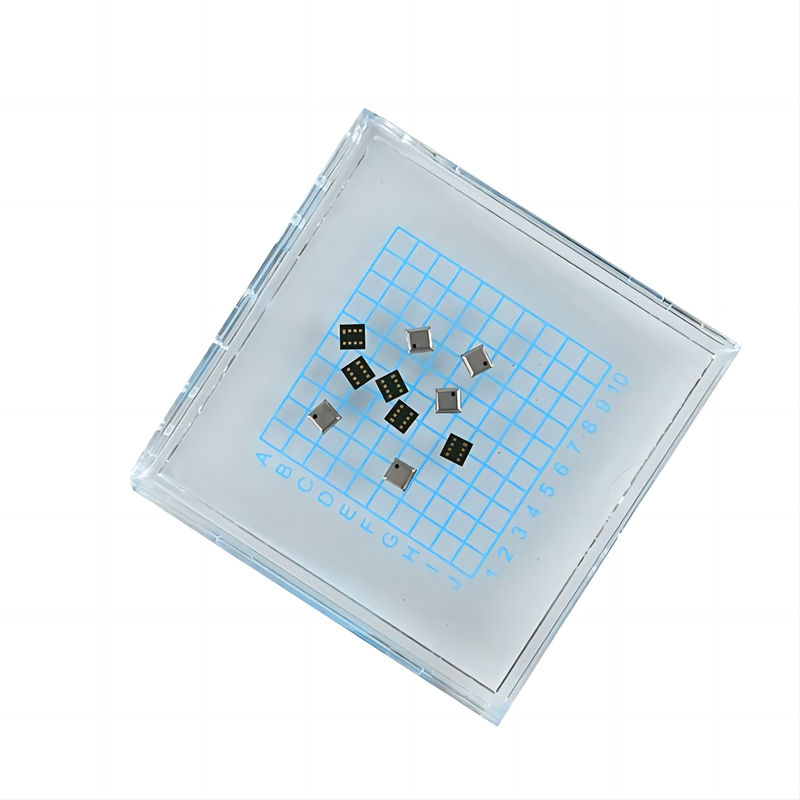

La soluzione SIP (system-in-a-package) CPS122 è un sensore di pressione ad alta risoluzione che comprende un sensore di pressione di tipo ponte resistivo e un ADC a 24 bit.Offre uscite digitali completamente calibrate a pressione e temperatura compensate, semplificando l'integrazione e l'uso.fornire misurazioni accurate tramite l'interfaccia I2C senza richiedere al microcontrollore host di eseguire complessi calcoli di compensazione.

Benefici

• Basso consumo energetico: Ideale per dispositivi a batteria.
• Ottimo per le batterie: Prolunga la durata della batteria grazie all'efficiente utilizzo di energia.
• Non è necessario un orologio esterno: semplifica la progettazione e l'integrazione dei sistemi.
• Alta resistenza ai sensori: Garantisce durata e affidabilità in vari ambienti.

Caratteristiche

• Calibrato in fabbrica: garantisce misure precise della pressione e della temperatura.
• Tensione di alimentazione: da 2V a 5,5V (tipico 3V).
• Consumo medio di corrente: < 5 μA per misurazione.
• Consumo corrente nello stato di sonno: < 200 nA a 25°C.
• Intervallo di temperatura di esercizio: -40°C a +85°C.
• Pressione Accuratezza assoluta: ± 0,1 kPa (± 1,0 mbar) da 0°C a 50°C, da 95 kPa a 105 kPa.
• Precisione relativa alla pressione: ± 0,01 kPa (< 1 metro).
• Precisione della temperatura: ±1,0°C.

Caratteristiche elettriche

Interfacce

• Interfaccia I2C: Supporta velocità di trasmissione fino a 400 kHz.

Caratteristiche fisiche

• Fattore di forma: dimensioni compatte di 3 x 3 x 1,2 mm (w x l x h).
• Pacco: pacchetto LGA con 8 condotti.
• Porta di rilevamentoSensore laterale superiore.

Applicazioni

1. Telefoni intelligenti: Migliora le capacità di rilevamento ambientale.
2. Prodotti indossabili: Adatto per dispositivi di monitoraggio della salute e della forma fisica.
3. Altimetri: Fornisce misurazioni precise dell'altitudine.
4. Barometri portatili e stazionariMisura con precisione la pressione atmosferica.
5. Stazioni meteorologiche: essenziale per la raccolta di dati meteorologici.
6. Applicazioni del GPS: Migliora la precisione della posizione con i dati di altitudine.
7. Dischi rigidi (HDD): controlla la pressione interna per garantire un funzionamento ottimale.
8. Apparecchiature industriali: adatto per il monitoraggio e il controllo della pressione.
9. Sistemi di controllo dell'aria: parte integrante dei sistemi di gestione del flusso e della pressione dell'aria.
10. Sistemi a vuoto: Monitor e controlli della pressione in ambienti a vuoto.
