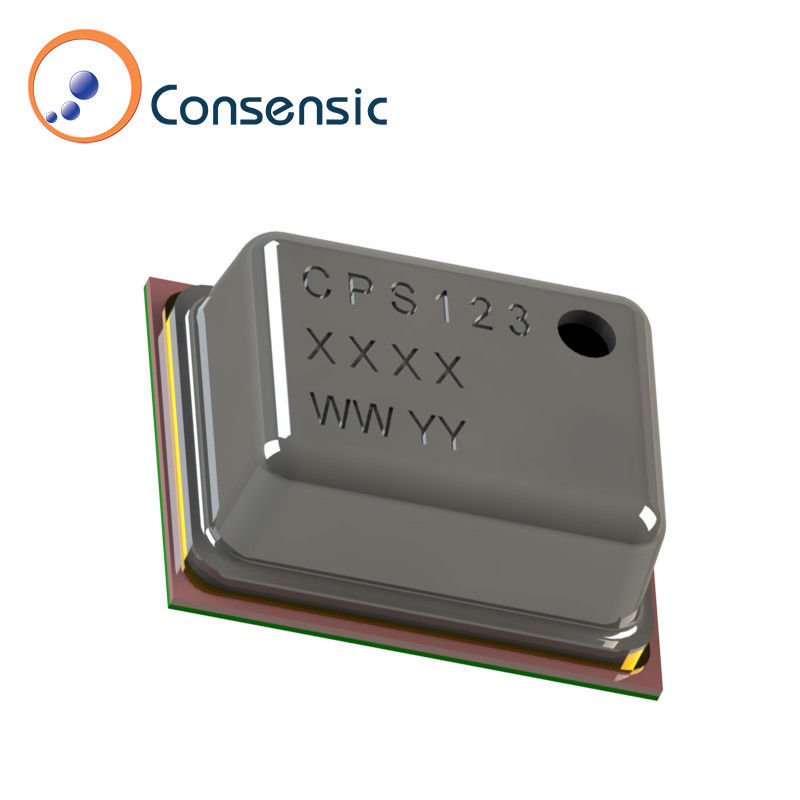

CPS123 Trasduttore di pressione LGA Uscita digitale da 30 a 130 KPa

Sensore di pressione di uscita digitale CPS123 Intervallo di temperatura di lavoro - da 40 °C a +85 °C Precisione della pressione < ± 0,2 kPa (< ± 2,0mbar) @ 25°C

Ecco una descrizione più differenziata e concisa delle caratteristiche e delle specifiche principali del CPS123:

Parametri elettrici:

• Corrente media di alimentazione (Iavg): 3,95 μA (a VDD = 3V)
• Corrente di alimentazione durante la conversione (Isc): 1,5 mA (a VDD = 3V)
• Corrente di alimentazione in standby (Iss): 0,2 μA (a VDD = 3V)
• Convertitore analogico a digitale (ADC): Risoluzione a 24 bit
• Frequenza di orologeria I2C (FC,I2C): 400 kHz

Condizioni di funzionamento:

Sensore di pressione:

• Distanza: da 30 a 130 kPa (300 a 1300 mbar)
• Risoluzione: 0,001 kPa (0,01 mbar)
• Accuratezza:
  • 70 a 115 kPa @ 0°C a 50°C: ±0,25 kPa (±2,5 mbar)
  • 70-115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Sensore di temperatura:

• Distanza: -40°C a +85°C
• Risoluzione: 0,003°C
• Accuratezza: ±0,75°C da -40°C a +85°C

Operazione:

• Tensione di alimentazione: da 2,0 a 5,5 V (calibrato in fabbrica a 3,0 V ± 10% per la precisione)
• Intervallo di temperatura di esercizio: -40°C a +85°C
• Resistenze di ripresa I2C: da 1 a 2,2 kΩ

Classifica assoluta:

• Pressione eccessiva: fino a 2 volte Full Scale (FS)
• Tensione di alimentazione: -0,3V a 6,5V (rispetto al GND)
• Voltaggi analogico/digitale di I/O: -0,3V a VDD + 0,3V
• Temperatura di conservazione: da -60°C a +150°C

Visualizzazione:

IlCPS123è un' avanzataSistema in un pacchetto (SIP)Soluzione che integra unsensore di pressione di ponte resistentee aADC a 24 bit- E'una buona idea.misurazioni di pressione ad alta risoluzione e precisecon una tensione di 20 V o piùuscite digitali compensate per pressione e temperaturaQuesto elimina la necessità di complessi calcoli di compensazione da parte del microcontrollore ospitante, rendendolo altamente efficiente per una varietà di applicazioni.
