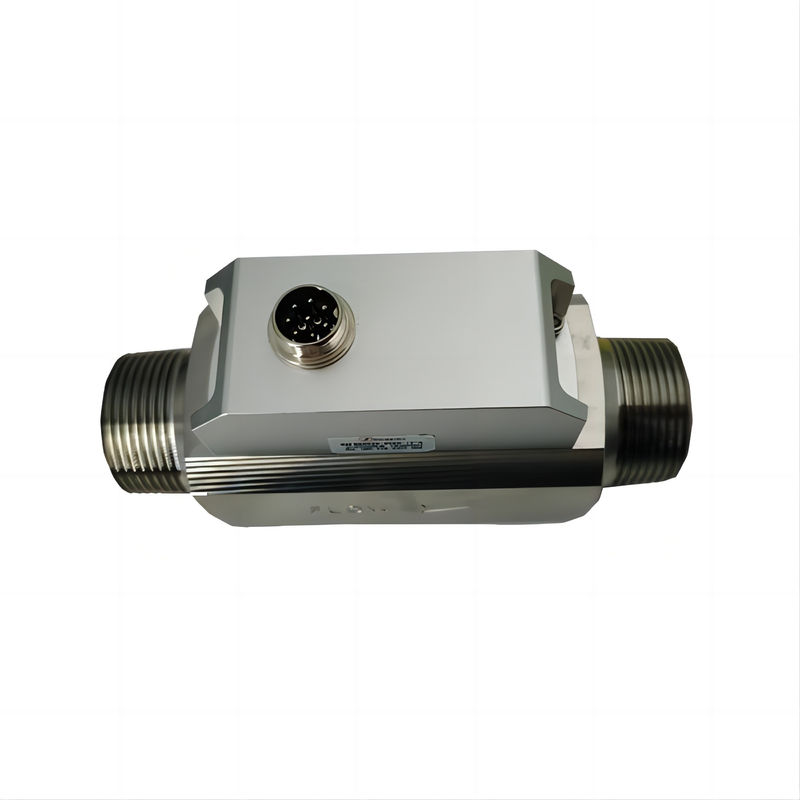

CAFS5032 Sensore basato su MEMS ad alta precisione a pressione massima di 0,8 MPa

CAFS5032 Pressione massima 0,8 MPa Precisione personalizzabile ±1,5% FS %

Come calcolare il tasso di flusso

La portata può essere determinata dalla tensione di uscita del sensore utilizzando la seguente formula:
$\text{Tasso di flusso}=\frac{(\text{Vout}-\; -\; -1\text{V.})}{4\text{V.}}\times \text{Tasso di flusso completo}$
Esempio di calcolo:
Per un sensore CAFS5032AV con portata di portata di 1000 SLPM, se la tensione di uscita è di 2,5 V, la portata istantanea può essere calcolata come segue:
$\text{Tasso di flusso}=\frac{(2.5\mathrm{V.}-\; -\; -1\mathrm{V.})}{4\mathrm{V.}}\times 1000\text{SLPM}=375\text{SLPM}$

Applicazioni

• Processi industriali:Misurazione accurata del flusso di gas per le linee di produzione.
• Dispositivi mediciMonitoraggio e controllo del flusso di gas nelle attrezzature mediche.
• Industria petrolifera:Misurazione e controllo nell'estrazione e nella lavorazione del gas.
• Strumentazione:Misurazione di flusso di precisione per vari strumenti scientifici e di ingegneria.
• Laboratori:Gestione del flusso di gas per esperimenti e applicazioni di ricerca.
• Servizi di gas:Misurazione e monitoraggio nei sistemi di distribuzione del gas.
• Trasformazione chimica:Misurazione del flusso di gas nelle reazioni e nei processi chimici.
• Fusione:Controllo preciso del flusso di gas nelle operazioni di fusione dei metalli.
• Trasformazione alimentare:Misurazione dei gas per i processi di produzione e imballaggio di alimenti.
• Apparecchiature meccaniche ed elettriche:Integrazione in vari sistemi di misurazione e controllo del flusso.

Descrizione del prodotto

IlSerie CAFS5032è un dispositivo di misurazione del flusso basato su MEMS ad alta precisione progettato per una vasta gamma di applicazioni.il sensore CAFS5032 è ideale per misurare e controllare gas puliti e relativamente asciutti in ambienti industriali e commerciali.
Questo sensore utilizza una tecnologia MEMS (micro-electromechanical system) all'avanguardia che combina un sensore di flusso di massa termica con circuiti di elaborazione e taratura digitali ad alta precisione.Il convertitore Δ-Σ A/D integrato e gli algoritmi di taratura interna garantiscono una misurazione accurata del flusso con esigenze minime di taratura esternaIl CAFS5032 offre prestazioni affidabili con varie opzioni di uscita e può essere utilizzato in diverse condizioni operative.

Caratteristiche del prodotto

• Alta precisione:Il CAFS5032 fornisce un'elevata precisione con una precisione del ±1,5% Full Scale (FS), garantendo misurazioni affidabili e accurate del flusso di gas.
• Output lineare:Il sensore dispone di una risposta di uscita lineare, che semplifica l'integrazione e l'applicazione in vari sistemi.
• Non è richiesta alcuna compensazione di temperatura:La progettazione del sensore elimina la necessità di una compensazione della temperatura esterna, riducendo la complessità e la manutenzione del sistema.
• Stabilità a lungo termine:Con un minimo di deriva zero, il sensore mantiene elevate prestazioni e stabilità per lunghi periodi.
• Tempo di risposta veloce:Il sensore ha un tempo di risposta rapido di 65 ms (selezionabile), che consente misurazioni del flusso in tempo reale e regolazioni rapide.
• Ampia portata di flusso:Capace di misurare i flussi di gas da 0 a 60 m/s, con elevata resistenza agli urti e agli urti fino a 100 g.
• Core di rilevamento allo stato solido:Il nucleo del sensore MEMS non presenta cavità superficiali o film fragili, rendendolo resistente a blocchi e impatti di pressione.
• Opzioni di uscita versatili:Offre sia uscite analogiche (1-5 VDC) che comunicazione digitale RS485 (protocollo MODBUS) per l'integrazione e l'analisi flessibili dei dati.
• Adattabilità agli ambienti a gas umidi:Adatto per la misurazione di gas relativamente umidi, ampliando la sua gamma di applicazioni.
• Intervallo di temperatura e umidità:Funziona in un'ampia gamma di temperature da -25°C a 85°C e condizioni di conservazione da -40°C a 90°C, con una tolleranza all'umidità di 0-100% RH.
• Resistenza all'acqua condensata:Progettato per resistere all'esposizione all'acqua condensata senza deterioramento delle prestazioni.

Specifiche funzionali
