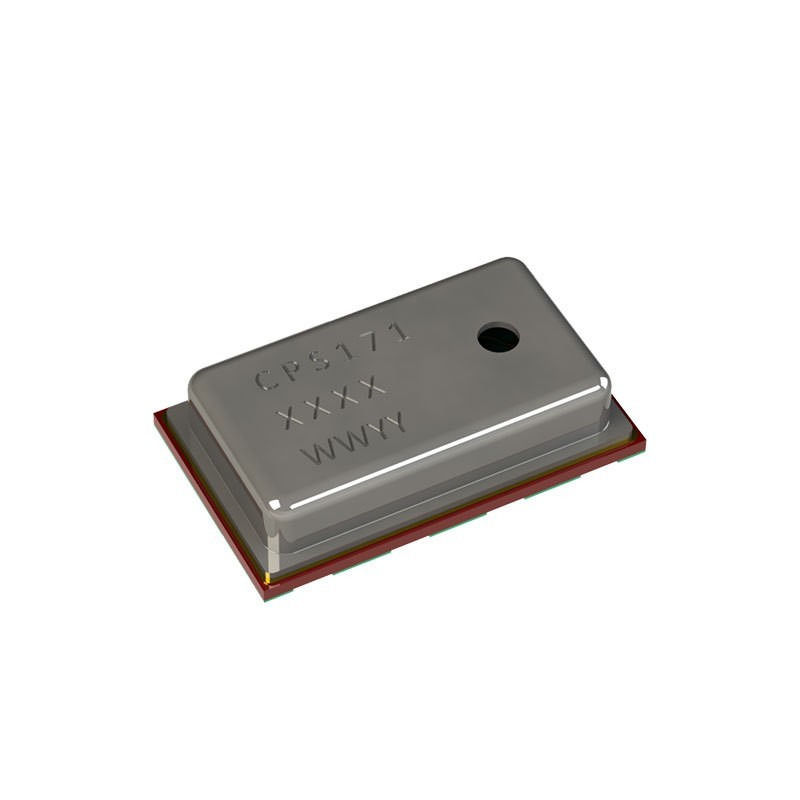

Name: CPS171 Sensore di pressione di uscita analogico da 10 a 115 kPa 5.0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 Sensore di pressione di uscita analogico da 10 a 115 kPa 5.0V

Dettagli del prodotto

Luogo di origine: Wuxi

Marca: Consensic

Numero di modello: CPS171

Termini di pagamento e di spedizione

Quantità di ordine minimo: Si prega di contattarci per i dettagli

Prezzo: Consult customer service

Tempi di consegna: 3-7 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business to business

Capacità di alimentazione: 1000 PCS

Ottieni il miglior prezzo

Visualizzazione

Il CPS171 è un sensore di pressione assoluta resistivo progettato appositamente per applicazioni a bassa pressione, come i sistemi di pressione assoluta a vari livelli (MAP).un'uscita analogica compensata dalla pressione e costituita da un sensore di pressione MEMS resistivo combinato con un ASIC di condizionamento per misurazioni precise della pressione.

Caratteristiche e componenti chiave

Sensore di pressione MEMS resistivo: fattore di forma ultra piccolo per applicazioni compatte.
Condizionamento ASIC: garantisce misure di pressione accurate entro gli intervalli calibrati in fabbrica.
ADC Sigma-Delta integrato: fornisce un segnale di uscita analogico di alto livello proporzionale alla pressione applicata.
Logica di taratura interna: Migliora la precisione e l'affidabilità delle misurazioni.

Classificazione assoluta

Questi parametri definiscono le condizioni di sollecitazione massime che il sensore può sopportare senza subire danni permanenti:

Parametro	Il simbolo	Condizioni	Min.	Tipologia	Max.	Unità
Pressione eccessiva	️	️	️	️	1000 (10)	KPa (bar)
Tensione di alimentazione (rispetto a GND)	VDD	️	- Zero.3	️	6.0	V.
Voltaggi a I/O analogici - in pin	VINA	️	- Zero.3	️	VDD + 0.3	V.
Voltaggi all'ingresso/uscita analogici - pin di uscita	Votazione	️	- Zero.3	️	VDD + 0.3	V.
Temperatura di conservazione	TSTOR	️	- 50	️	130	°C

Condizioni di esercizio

definisce le condizioni tipiche di funzionamento standard del sensore:

Parametro	Il simbolo	Condizioni	Min.	Tipologia	Max.	Unità
Tensione di alimentazione a GND1	VS	️	4.75	5.0	5.25	V.
Intervallo di temperatura di funzionamento	️	️	- Quaranta.	️	85	°C

Caratteristiche dell'intervallo di pressione (CPS171-JW001)

Descrive le prestazioni del sensore all'interno del suo intervallo di pressione calibrato:

Parametro	Il simbolo	Condizioni	Min.	Tipologia	Max.	Unità
Intervallo di pressione 1	️	️	10 (100)	️	115 (1150)	KPa (mbar)
Produzione su larga scala	VFSO	@VS=5,0V	️	4.7	️	V.
Distanziamento a scala completa	VFSS	@VS=5,0V	️	4.5	️	V.
Accuratezza	️	(0 a 85°C)	️	️	± 15	% VFSS
Sensibilità	V/P	️	️	45	️	mV/kPa

Parametri elettrici

Dettagli relativi al consumo di energia e alle caratteristiche di uscita elettrica del sensore:

Parametro	Il simbolo	Condizioni	Min.	Tipologia	Max.	Unità
Corrente di alimentazione	IDD	Impostazioni del caso peggiore: 12 bit, 0ms di disattivazione.	1200	️	1500	μA
Uscita analogica	️	CPS171, Analog_P 10 a 115 kPa (100 a 1150mbar)	0.4	️	4.65	V.
Risoluzione di uscita analogica	Risorse rinnovabili	️	️	12	️	Bits
Errore analogico aggiuntivo	E' fuori	Compreso l'errore di ratiometria, da -40 a 125°C	0.1	️	0.5	%
Frequenza del sistema ridotto	fSYS	Tutti i tempi di questa specifica sono soggetti a questa variazione.	️	1.85	️	MHz
Tempo di avvio	STA	Attivazione dei dati, impostazioni più veloci e più lenti	️	4.25	173	ms
Tasso di aggiornamento (modalità normale)	TRESP_UP	Impostazioni più veloci e più lenti	️	0.70	288	ms
Noise da picco a picco @ Output	Non	100 Misure in 12 bit	️	️	5	LSB

Uscita analogica:	Tipico da 10% a 90% di VSUPPLY	Tensione di alimentazione:	5.0V ± 10%
Piccolo fattore forma:	3 x 5 x 1,2 mm (w x l x h)	Tensione di alimentazione a GND1:	MIN4.75 TYP5.0MAX 5.25V

Uscita analogica:	Tipico da 10% a 90% di VSUPPLY
Tensione di alimentazione:	5.0V ± 10%
Piccolo fattore forma:	3 x 5 x 1,2 mm (w x l x h)
Tensione di alimentazione a GND1:	MIN4.75 TYP5.0MAX 5.25V
