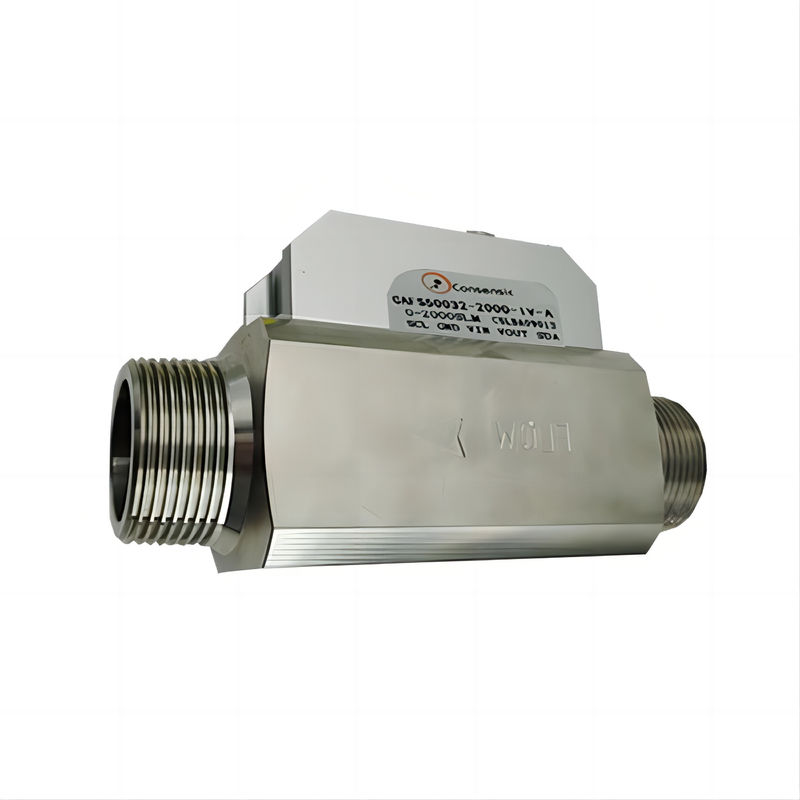

CAFS5032 latus rectum32 joggle PT1/4 Il materiale complessivo in acciaio inossidabile

Supporto e servizi:

Caratteristiche:

■Alta precisione (1,5% di precisione F.S.)
■Fatto lineare e non necessaria compensazione di temperatura
■Stabilità a lungo termine con minima deriva zero
■Tempo di risposta veloce (20 ms)
■La portata è di 0-60 m/s e la resistenza agli urti è di 100 g
■ nucleo di rilevamento a stato solido (senza vuoti superficiali o membrane fragili) per resistere a intasamenti e scosse di pressione
■uscita analogica (1-5 V) (uscita di comunicazione digitale RS485 disponibile)
■Compatibile con la misurazione di gas relativamente umidi
■Temperatura di funzionamento: da -25°C a 85°C, temperatura di conservazione: da -40°C a 90°C, umidità: da 0 a 100% RH
■Il sensore è resistente alla condensazione

Parametri tecnici:

• Latus rectum:32 mm
• Collegamento:PT1/4"
• Materiale complessivoAcciaio inossidabile

Parametri delle prestazioni

• Fornitore di alimentazione:8 ~ 24 VDC, 50mA (facoltativo)
• Precisione:±1,5% FS
• Tempo di risposta:65 ms (facoltativo)
• Pressione massima:0.8 MPa (personalizzabile)
• Metodi di comunicazione:RS485 (modbus)

Moduli di uscita

• Output analogici:1-5 VDC
• 4-20mA:Corrispondenza

Temperatura

• Temperatura media:-10~65°C
• Temperatura ambiente:-25°C a 85°C

Interfaccia

• Collegamento:PT1/4 (personalizzabile)

Metodo di taratura

• Aria, 20°C, 101,325 kPa

Materiale complessivo

• Acciaio inossidabile

Applicazioni:

■ Industria ■ Medicina ■ Petrolio ■ Strumentazione ■ Gas ■ Chimica ■ Fusione ■ Industria alimentare ■ Apparecchiature meccaniche ed elettriche

Descrizione del prodotto:

I sensori di flusso medici CAFS5032 sono realizzati con chip di rilevamento del flusso del sistema microelettromeccanico (MEMS), che sono adatti a vari scopi di pulizia e relative.Misurazione dei gas a secco a flusso ridotto e controllo dei processi, la tecnologia di imballaggio unica consente al prodotto di soddisfare diverse gamme di misurazione del flusso, per garantire un'alta sensibilità, un'alta affidabilità, un'alta stabilità e un basso costo.Si basa su un'unità di rilevamento del flusso MEMS e un circuito di elaborazione e taratura digitale (MCU) ad alta precisione. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally.Il corrispondente algoritmo di compensazione è elaborato, quindi non è necessario effettuare alcuna compensazione di taratura esterna per garantire un flusso di uscita di alta precisione;Modalità di comunicazione di uscita digitale amichevoleGli utenti possono facilmente ottenere le informazioni dei dati corrispondenti per la comunicazione; la gamma di applicazioni è molto ampia.

corrispondenza

1. Comunicazione RS485
La modalità di comunicazione del misuratore di flusso è RS485, e ci sono due modalità di protocollo: (il default di fabbrica è la modalità B)
A. protocollo di comunicazione calibrato in fabbrica, che è un protocollo di comunicazione autonomo;
B. Il protocollo Modbus è un protocollo di comunicazione multi-macchina.
Le impostazioni sono:
tasso di Baud 9600 (protocollo A) / 9600 (protocollo B);
8 bit di dati;
Stop bit 1;
Controllo della somma di controllo/controllo del flusso: niente.
Il protocollo di comunicazione è il seguente: protocollo di comunicazione Modbus del computer superiore del misuratore di flusso di massa di gas CAFS5000 serie
2. 4-20mA di uscita del segnale di corrente
4~20mA Sindaco di uscita+(LOOP+, marrone)
Connessione della resistenza del circuito (Questo passaggio è per gli utenti che hanno bisogno di 4 ~ 20mA di uscita del segnale di corrente.)
, altri utenti si prega di saltare questo passaggio).
Relazione tra tensione esterna del circuito di uscita di corrente 4~20mA e resistenza massima del circuito:
RL (max) = 200Ω
