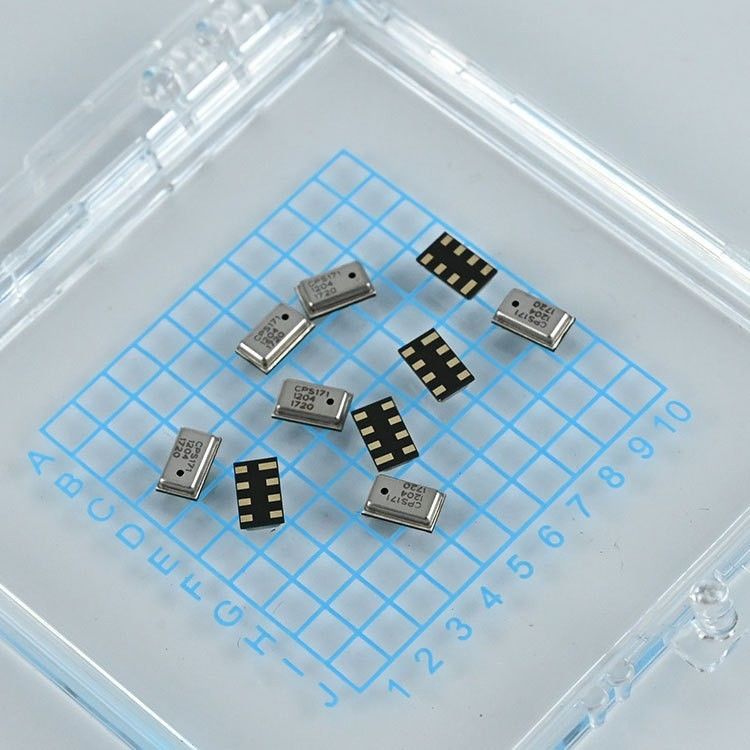

CPS171 Sensore di pressione da 0 a 85 °C

Name: CPS171 Sensore di pressione da 0 a 85 °C
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Dettagli del prodotto

Luogo di origine: Wuxi

Marca: Consensic

Numero di modello: CPS171

Termini di pagamento e di spedizione

Quantità di ordine minimo: Si prega di contattarci per i dettagli

Prezzo: Consult customer service

Tempi di consegna: 3-7 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business to business

Capacità di alimentazione: 1000 PCS

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                4.65V Sensore di pressione, Sensore di pressione 85C, 4Sensore di trasduttore di pressione da.7V


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

CPS171 Sensore di pressione da 0 a 85 °C

Benefici

Basso consumo energetico: Funzionamento efficiente con un consumo energetico minimo.
Non è necessario un orologio esterno: semplifica l'integrazione e riduce il numero di componenti.
Alta resistenza ai sensori: resistente e affidabile in vari ambienti.

Caratteristiche

Sensore di pressione calibrato in fabbrica: garantisce un'elevata precisione.
Tensione di alimentazione: 5,0V ± 10%
Intervallo di temperatura di funzionamento: -40°C a +85°C

Interfacce

Uscita analogica: la tensione di uscita tipica varia dal 10% al 90% della tensione di alimentazione (VSUPPLY).

Caratteristiche fisiche

Fattore di forma piccola: Disegno compatto con dimensioni di 3 x 5 x 1,2 mm (larghezza x lunghezza x altezza).
Pacco LGA: confezione a 8 piombo per una facile montaggio.
Porta di rilevamento laterale superiore: conveniente per l'integrazione in varie applicazioni.

Descrizione

Il CPS171 è una soluzione di sensore di pressione assoluta resistiva progettata per applicazioni a bassa pressione, come i sistemi a pressione assoluta (MAP).Include un sensore di pressione MEMS ultra-piccolo e un ASIC di condizionamento per fornire misurazioni precise della pressioneIl sensore fornisce un segnale di uscita analogico completamente calibrato e compensato dalla pressione.

Un ADC integrato basato su sigma-delta, combinato con una logica di taratura interna, garantisce un segnale di uscita analogico di alto livello proporzionale alla pressione applicata.

Applicazioni

Sistemi di pressione assoluta multipli
Apparecchiature industriali
Sistemi di controllo dell'aria
Sistemi a vuoto

Classificazione assoluta

Parametro	SIMBOLO	Minore	Max.	Unità
Pressione eccessiva		1000 (10)		KPa (bar)
Tensione di alimentazione (rispetto a GND)	VDD	- Zero.3	6.0	V.
Voltaggi a I/O analogici	VINA	- Zero.3	VDD +0.3	V.
Voltaggi all'ingresso/uscita analogica	Votazione	- Zero.3	VDD +0.3	V.
Temperatura di conservazione	TSTOR	- 50	130	°C

Condizioni di esercizio

Parametro	SIMBOLO	Condizioni	Minore	TYP	Max.	Unità
Operazione
Tensione di alimentazione a GND1	VS		4.75	5.0	5.25	V.
Intervallo di temperatura di funzionamento			- Quaranta.		85	°C
Classificazione delle sostanze chimiche utilizzate per il trattamento delle sostanze chimiche
Distanza 1			10 (100)		115 (1150)	KPa (mbar)
Produzione su larga scala	VFSO	@VS=5,0V		4.7		V.
Distanziamento a scala completa	VFSS	@VS=5,0V		4.5		V.
Accuratezza		(0 a 85°C)			± 15	% VFSS
Sensibilità	V/P			45		mV/kPa

Parametri elettrici

Parametro	SIMBOLO	Condizioni	Minore	TYP	Max.	Unità
Fornitura di corrente
Modo di aggiornamento corrente	IDD	Impostazioni del caso peggiore: 12 bit, 0ms di disattivazione.		1200	1500	μA
Prodotto analogico
Fabbricazione di apparecchiature per il controllo delle emissioni	Analog_P	Da 10 a 115 kPa (100 a 1150mbar)	0.4		4.65	V.
Risoluzione di uscita analogica	Risorse rinnovabili			12		Bits
Errore analogico aggiuntivo (compreso l'errore di ratiometria)	E' fuori	-40 a 125°C	0.1		0.5	%
SISTEMA
Frequenza del sistema ridotto	fSYS	Tutti i tempi di questa specifica sono soggetti a questa variazione.		1.85		MHz
Tempo di avvio (accensione a dati pronti)	STA	Impostazioni più veloci e più lenti	4.25		173	ms
Tasso di aggiornamento (modalità normale)	TRESP_UP	Impostazioni più veloci e più lenti	0.70		288	ms
Noise @ Output (100 misurazioni in 12 bit)	Non				5	LSB
